【Axure教程】能增删改数据的动态饼图

可视化视图是系统分析中非常重要的一个环节，今天作者就教大家在Axure中如何用中继器表格结合echarts图片，制作出一个能够动态增删改数据饼图的原型模板。需要制作的效果如下所示：

1、自动生成饼图：通过修改中继器表格中的数据，自动生成对应的饼图

2、移入饼图可以查看对应的详细数据

3、演示时可以添加、修改或者删除表格里的数据，饼图自动调整

【原型预览地址】

https://axhub.im/ax9/9a27399d9b2d17a5/#g=1

制作教程

1. 表格的制作

1）制作材料

制作材料包含表头，中继器和矩形。

① 表头

表头由四个矩形组成，如下图所示摆放。

② 中继器

中继器内部元件包括矩形，输入框、三个图标按钮（上方插入行，下方插入行、删除），如下图所示摆放。

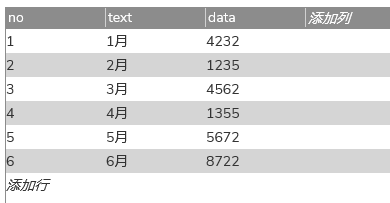

中继器表格里面共三列：

no列是后续用于计算上方或下方插入行的逻辑，按照123456……顺序填写即可。

text列是饼图的项目文字，data列是项目数据。

③ 矩形

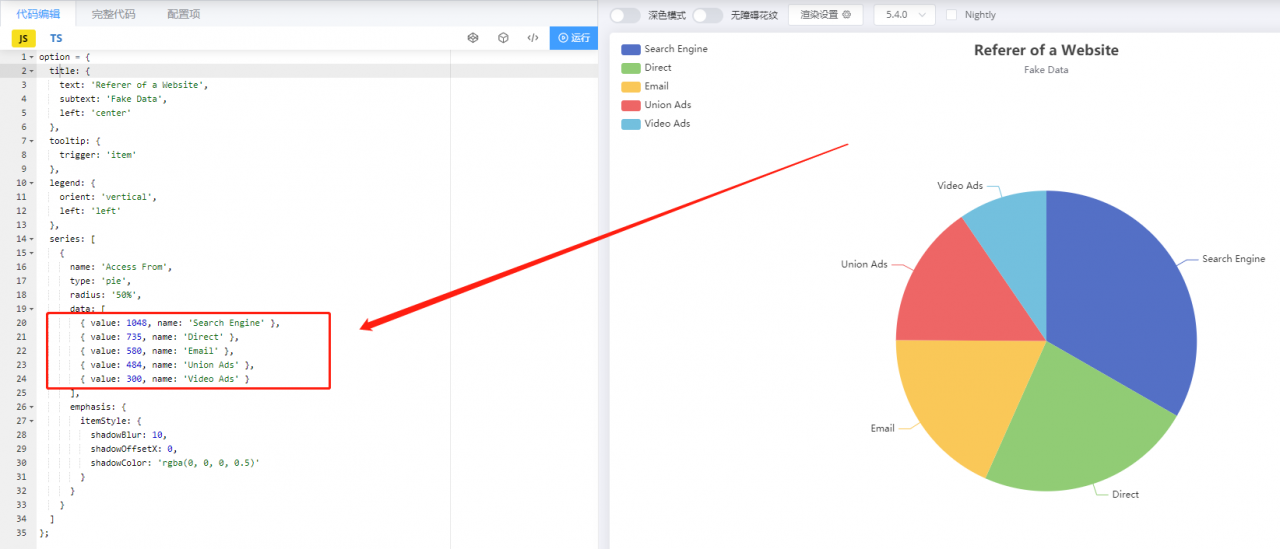

这个矩形我们通过js调用echarts的饼图，让饼图出现在矩形内部，具体代码可以在echarts里找到，找到之后我们需要做的就是通过交互，下图红色框里面的内容，换成中继器里面的数据。具体怎么操作，在之前的文章中继器结合echarts生成可视化图表里有详细的介绍，你们可以先参考该文章，完成中继器饼图的制作。

2. 交互制作

1）中继器载入时的交互

在中继器载入时，我们要对no列进行排序，为了后续插入行的交互准备。

2）中继器每项加载时的交互

在中继器每项加载时，我们需要把中继器表格里的数据设置到中继器内部的元件上，我们用设置文本的交互，将no列的值设置到中继器里第一个矩形（序号），将text列的值设置到第一个输入框里（项目名称），将data列的值设置到第二个输入框里（项目数据）。

3）输入框失去焦点时

项目名称输入框和数据输入框失去焦点时，代表了输入已完成，这是我们要通过更新行的交互，更新当前行的值，如果是项目名称输入框失去焦点，我们就更新当前行text列的值为输入框里的值；如果是数据输入框失去焦点，就更新当前行data列的值为输入框里的值。

完成之后，我们用触发事件，触发饼图里调用echarts的代码重新加载，得出新的饼图。

4）鼠标单击在上方插入行按钮的交互

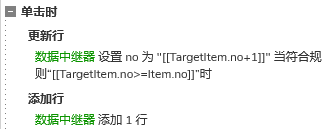

鼠标单击上方插入行按钮时，我们要在该行的上一行插入一行空行，那在我们用添加行的交互之前，我们要先用更新行的交互，更新一下序号，因为在上方插入，所以当前行及一下的行序号都要加1，例如，当前行是第三行，如果在上面插入一行，那么原来的第三行就变成第四行，原来的第四行就变成第五行……所以更新的条件为目标行no列的值大于或等于当前行no列的值。

更新完之后，我们用添加行的操作，添加一个空行，no列的值为，当前行的值减一，因为上面我们先做更新行的交互，所以原来是3的行，序号已经变成4，所以我们在4-1等于3的位置插入，所以序号就是4-1=3.

5）鼠标单击在下方插入行按钮的交互

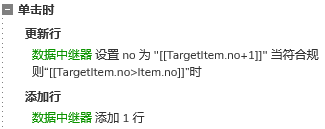

鼠标单击下方插入行按钮时，其实交互逻辑和上面基本一致，只不过我们需要更新的变成了更新当前行下方行的序号，例如我要在3下面插入一行，原来的第四行就变成第五行，原来的第五行就要变成第六行……所以更新的条件为目标行no列的值大于当前行no列的值，这里条件只是少了一个等于。

然后我们在用添加行的操作，添加一个空行，no列的值为，当前行的值加一，例如在第三行下面增加一行，那他的序号就是3 1=4。

6）鼠标单击删除按钮的交互

鼠标点击删除行按钮时，我们用删除行的交互删除当前行就可以了。不过为了序号的连续，我们可以先用更新行的交互，例如我要删除第三行，原来的第四行就变成第3行，原来的第五行就要变成第4行……所以更新的条件为目标行no列的值大于当前行no列的值，更新序号列，将符合条件的序号都减一。

然后我们就删除当前行，删除之后因为数据有变动，我们用触发事件，触发饼图里调用echarts的代码重新加载，得出新的饼图。

这样我们就完成了能增删改数据的动态饼图的原型模板了，后续使用也是很方便，初始数据在中继器表格中填写后，即可自动生成交互效果。

以上就是本期教程的全部内容，感兴趣的同学们可以动手试试哦，感谢您的阅读，我们下期见。
