【Axure教程】用中继器制作分级页面菜单
分级页面菜单是系统常用的框架，适用于多个页面对应多个子页面的情况。那今天作者就教大家在Axure里如何制作一个分级页面框架的原型模板。

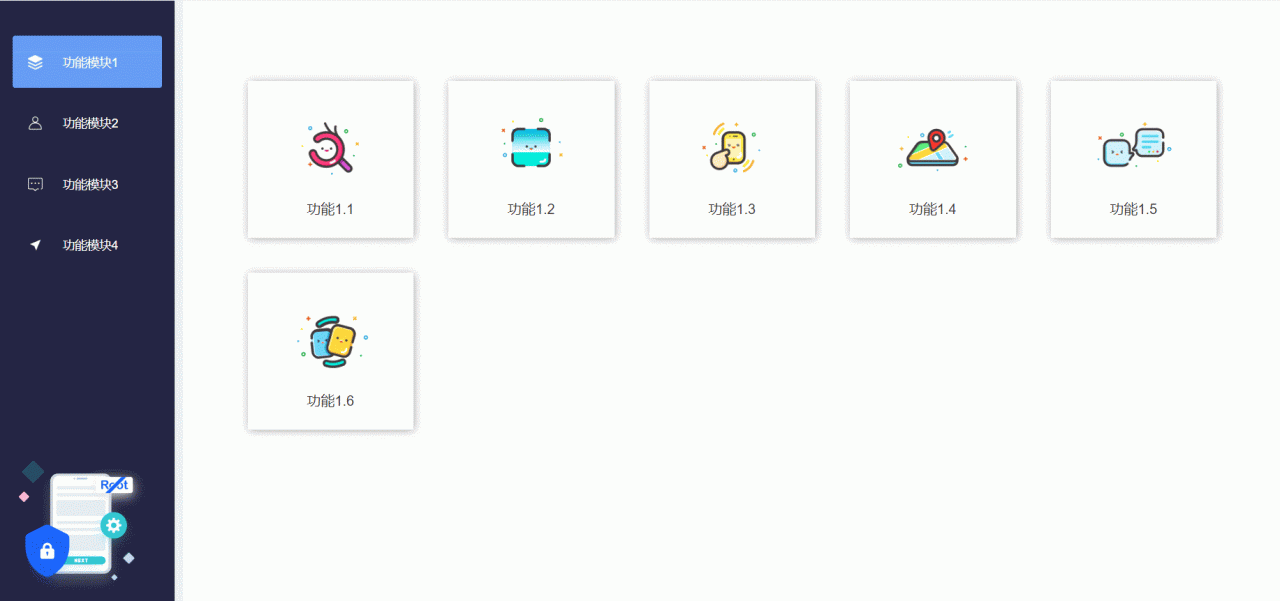

本原型主要用中继器制作，因为中继器制作出来的原型模板，复用性强，再次使用时只需修改表格内容的信息，即可自动生成交互效果，所以我们用一般好用的模板都是用中继器制作的。制作完成后包括以下效果：
1、点击左侧父级菜单，可以筛选出该父菜单对应的子菜单
2、点击子菜单，跳转至对应的店面
3、点击返回按钮，可以重新显示对应的子菜单的列表
【原型预览】
用电脑点击左下方阅读原文或复制打开下面的原型预览地址
https://axhub.im/ax9/87f992dcedefa847/#g=1
【原型下载】
方式1：加入原型分享群后，可免费分享该原型，请咨询微信522073109
方式2：https://weidian.com/item.html?itemID=3622372069
那下面我们一起开始学习制作吧。
一、页面2级菜单卡片
1. 材料准备
页面2级菜单卡片我们用中继器制作，包括图片、文字标签和矩形（背景），将他们组合在一起，如下图所示摆放：
背景矩形可以根据实际需要增加悬停样式，案例中就增加了浅蓝色的悬停样式。

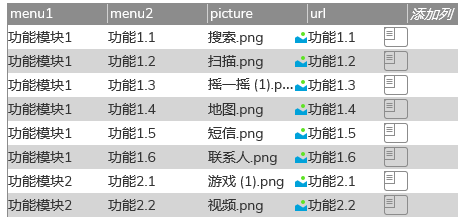

中继器表格里共4列内容：
- menu1：该页面菜单对应的1级菜单的内容
- menu2：该页面菜单里文本标签显示的文字内容
- picture：该页面菜单里图片元件显示的图片内容
- url：鼠标单击时跳转的页面
中继器表格网格分布，具体样式可以根据实际设置。
2. 交互设置
中继器每项加载时，我们用设置文本的交互，将menu2列对应的文字设置到页面菜单中继器里文本标签的元件；在用设置图片的交互，将picture列的图片值，设置到页面菜单中继器里图片元件，这样就完成了传值。
鼠标单击中继器内部组合时，我们需要一个内联框架，我们设置内联框架的打开中继器你内部url列对应的页面，并且将内联框架组合显示置顶。
二、详情页面及内联框架
详情页面就是点击上面菜单对应的页面，我们在新增页面里设置好对应的内容，通过内联框架来显示，上面也提到，鼠标单击页面菜单中继器内部组合时，会在内联框架中打开对应的页面。
内联框架组合，包括内联框架和返回按钮，该组合默认隐藏，点击页面菜单中继器内部组合后才显示。鼠标单击返回按钮时，我们用隐藏的交互，将该组合隐藏，这样就能返回页面菜单的列表
三、左侧1级菜单
1. 材料准备
左侧1级菜单我们主要用到中继器（矩形、图片、和文本标签）制作，外面加上背景矩形、插画图片来美化。中继器内部元件如下图所示摆放：

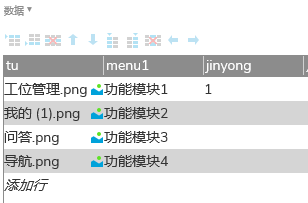

中继器内表格共三列内容
- tu：对应菜单项的图标
- menu1：菜单的文字内容
- jinyong：对应该菜单是否被选中
背景的矩形我们增加选中样式（鼠标移入时灰色）和禁用样式（鼠标点击选择该菜单是蓝色）。
这里用选中样式代替悬停样式，中继器里悬停样式遇到更新行交互会有显示bug。
2. 交互设置
一级菜单中继器每项加载时，我们用设置文本的交互，将menu1列对应的文字设置到中继器里文本标签的元件；在用设置图片的交互，将tu列的图片值，设置到页面菜单中继器里图片元件，这样就完成了传值。
考虑到菜单可以没有图标的情况，我们也可以写一个判断的交互，就是如果tu列的值不等于空，我们才设置图片，如果为空，我们就隐藏图片元件。

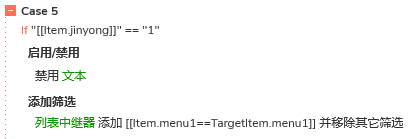

然后我们通过中继器表格里jinyong列的值来控制哪个菜单项被选择了，一般默认选中第一个。我们设定如果，禁用列的值等于1，那么就禁用对应的背景矩形（禁用后变蓝），同时，我们还要对2级页面菜单中继器进行筛选，筛选条件2级页面菜单中继器menu1的值等于当前中继器当前行里mune1列的值。
鼠标移入1级菜单中继器内部元件时，我们用选中的交互，将文本矩形选中，前面我们设置了选中样式，就会有个移入变色的效果；鼠标移出时，我们将文本矩形取消选中，这样就回复原样了
在鼠标单击1级菜单中继器内部元件时，我们其实就是要更新当前菜单行jinyong的值，将值更新为1，这样就可以变色，并且根据上面，jinyong列的值等于1时，对应页面中继器进行筛选，就可以看到对应的菜单了。不过我们还需要考虑前面有菜单被选中的情况，所以要先做一个还原的操作，就是把中继器里所有行jinyong列的值设置为0，然后再设置当前行的值等于1.
最后，考虑到我们会在详情页点击菜单，所以可以在中继器重新加载的时候，设置隐藏内联框架组合，这样就可以显示对应的页面二级菜单。
这样我们就完成了二级页面菜单的原型模板了，再次使用时，基本上就是在中继器表格里内填写好对应的信息，既可以自动生成菜单筛选、跳转的效果了，是不是很方便呢？
那以上就是本期的全部内容了，感谢您的阅读，我们下期见~
